光トランシーバーQSFP28 ZR4
Posted on 2020/10/16

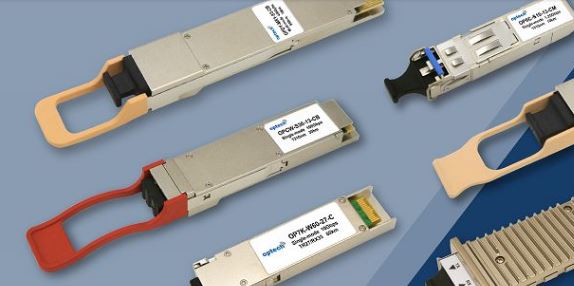

製品名：光トランシーバーQSFP28 ZR4
Universal QSFP28 ZR4 Transceiver
企業名：Optech Technology Co., Ltd.
歐普科技股份有限公司
製品紹介：
サーバー仮想化とクラウドコンピューティングの応用の急成長、さらにネットワーク統合の傾向に伴い、より高速で高効率的なデータセンターネットワークに需要が高まっている。
Optech(歐普)のQSFP28 ZR4光トランシーバは、電気信号と光を相互変換する光送受信機である。100Gbpsイーサネットの応用、スイッチ、ルーターなどネットワーク装置の間とデータセンター間で使用するために設計された製品で、シングルモード（SM）光ファイバの光学転送距離は80kmに達することが可能である。
第一の特徴は、QSFP28 ZR4光トランシーバは単一のデバイスで光トランスミッタ(光送信機)および光レシーバ(光受信機)として動作するようにパッケージ化されているので、送信側・受信側両方で使用できること。
第二に、100Gモジュールはデータ転送効率を高め、転送距離は100mから40㎞を可能とした。
第三に、Optech(歐普)社の光トランシーバモジュールは、100ギガビットイーサネット(GbE)対応製品を中心に155Mbps から400Gbpsといったそれぞれの用途に対応する多種の製品を品揃えている。
Optech’s QSFP28 ZR4 is for 100 Gbps Ethernet applications. It is intended for use between data centers between switches, routers, trasmission equipment etc, and the optical distance is up to 80km over a SingleMode (SM) fiber.
The transceiver integrates the receiver and transmit path on one module. On the transmit side, four lanes of serial data (NRZ) are recovered by a CDR and passed to four laser drivers, which control four lasers with center wavelengths of 1296 nm,1300nm,1305nm and 1309nm. The optical signals are multiplexed to a single mode fiber through an standard LC connector. On the receiver side ,four lanes of optical data streams are amplified by an SOA, then the optical signal are de-multiplexed by an integrated optical demultiplexer. Each data stream is recovered by a PIN detector, then through the transimpedance amplifier and CDR pass to a CAUI-4 compliant output driver.
Applications
* 100GBASE-ZR4 100G Ethernet
* Telecom networking
Features
* QSFP28 MSA compliant
* Hot pluggable 38 pin electrical interface
* 4 LAN-WDM lanes MUX/DEMUX design
* 4x25G electrical interface
* Maximum power consumption 6.5W
* LC duplex connector
* Supports 103.125Gb/s aggregate bit rate
* Up to 80km transmission on single mode fiber
* Operating case temperature: 0℃ to 70℃
* Single 3.3V power supply
* RoHS 2.0 compliant
